Filtro de arena: una opción ideal para mejorar la calidad del agua de riego

Filtros de arena Se utilizan comúnmente como filtros primarios, utilizando arena de cuarzo como medio filtrante. Bajo cierta presión, el agua con mayor turbidez pasa a través de un cierto espesor de arena de cuarzo granular o no granular, atrapando y eliminando eficazmente sólidos suspendidos, materia orgánica, partículas coloidales, microorganismos, cloro y algunos iones de metales pesados del agua. Esto da como resultado una menor turbidez del agua y una mejor calidad del agua, lo que lo convierte en un dispositivo de filtración altamente eficiente.

Two sand filters are placed together.
Estructura

La estructura de un filtro de arena es simple y eficiente, que consta principalmente de las siguientes partes:

  1. Entrada: Ingesta de agua
  2. Entrada de arena: Adición de los medios de filtro de arena dentro
  3. Distribuidor de agua (placa de distribución): Distribuir uniformemente el agua de alimentación para evitar que el flujo de agua se concentre en un área
  4. Cámara de aguas residualesRecolección de desechos y partículas suspendidas interceptadas durante el proceso de filtración
  5. Capa de filtro de arena: Atrapando impurezas suspendidas
  6. Colector de agua: Recogida de agua limpia filtrada
  7. Salida: Salida de agua
  8. Boca de alcantarilla: Para inspeccionar y limpiar el interior del filtro de arena
The structural diagram of a sand filter
Características
  • Los materiales y el diseño utilizados en el producto garantizan un alto rendimiento de seguridad y durabilidad.
  • El sistema funciona con alta eficiencia, minimizando la frecuencia y la intensidad del mantenimiento.
  • El elemento de filtro de retrolavado automático minimiza el consumo de agua en la mayor medida posible.
  • Gran área de filtración con baja presión de retrolavado.
  • Fácil de transportar e instalar.
  • Configurado según compatibilidad del parámetro o del espacio, con la automatización 12V o 220V, dirigiendo instalaciones bajas y de alta presión especiales.
Principio de trabajo
Diagram of the working principle of 2 sand filters
Etapa de la filtración:

Cuando el sistema está en estado de filtración, el agua presurizada fluye desde la entrada del tanque de filtro hacia el sistema de distribución de agua, llegando a la capa de filtro de arena de manera uniforme. A medida que el agua fluye a través de la capa de filtro de arena, los sólidos en suspensión quedan atrapados por los medios de filtro. En la parte inferior del filtro, hay un colector de agua con ranuras, que recoge uniformemente el agua limpia filtrada y permite que fluya fuera del filtro.

Fase de retrolavado:

A medida que las impurezas se acumulan continuamente en la capa de filtro de arena, la pérdida de presión aumenta. Cuando el diferencial de presión alcanza un cierto valor establecido o se alcanza el tiempo de limpieza establecido, el sistema cambiará automáticamente al estado de retrolavado. El agua presurizada entra en la capa de filtro de arena a través del colector de agua, fregando para desalojar los contaminantes atrapados y descargarlos del sistema de filtración. Después del retrolavado durante al menos 2 minutos, la válvula cambia automáticamente el sistema al estado de filtración.

Especificaciones

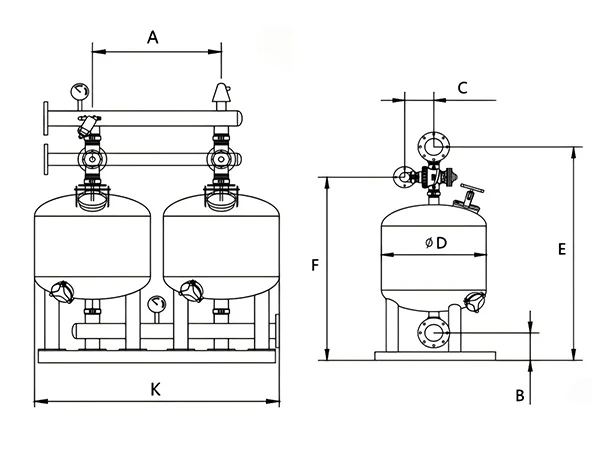

Diagram of the dimensions of 2 sand filters
Tabla 1: Dimensiones del filtro de arena
Modelo Tamaño (mm)
D A B C E F K
SF1-2 600 700 130 240 1450 1215 1330
SF2-2 700 800 140 240 1580 1305 1520
SF2-3 700 800 140 300 1580 1305 2320
SF3-2 800 900 140 300 1620 1345 1720
SF3-3 800 900 170 300 1695 1395 2620
SF4-2 900 1000 140 300 1660 1385 1920
SF4-3 900 1000 170 300 1740 1440 2920
SF5-2 1000 1150 170 300 1785 1490 2120
SF5-3 1000 1150 200 300 1900 1550 3220
SF6-2 1200 1400 170 300 1925 1593 2620
SF6-3 1200 1400 200 380 2005 1648 4020
SF6-4 1200 1400 200 380 2025 1750 5420
Tabla 2: Parámetros técnicos del filtro de arena
Modelo Diámetro del tanque de la arena
(Mm)
Número de tanques de arena Presión máxima
(Barra)
Área de la filtración
(M)2)
Tasa de flujo de retrolavado
(M³/h)
Rango de caudal
(M³/h)
SF1-2 600 2 10 0,6 15 30–50
SF2-2 700 2 10 0,8 20 50–70
SF2-3 700 3 10 1,2 20 70–90
SF3-2 800 2 10 1,0 25 60–80
SF3-3 800 3 10 1,5 25 90–130
SF4-2 900 2 10 1,2 35 90–100
SF4-3 900 3 10 1,8 35 120–150
SF5-2 1000 2 10 1,6 40 90–100
SF5-3 1000 3 10 2,4 40 130–150
SF6-2 1200 2 10 2,2 50 140–180
SF6-3 1200 3 10 3,3 50 150–250
SF6-4 1200 4 10 4,4 50 200–350
