Filtro do ecrã É um dispositivo de precisão que intercepta diretamente as impurezas na água com uma tela filtrante. Remove sólidos e partículas suspensas, reduz a turbidez, purifica a qualidade da água, minimiza a incrustação do sistema, bactérias, algas, ferrugem e protege outros equipamentos no sistema para operação normal.
Na irrigação agrícola, os filtros de tela são frequentemente usados em conjunto com filtros primários como filtro secundário, o que pode efetivamente evitar bloqueios em dispositivos como irrigadores.
O filtro da tela consiste principalmente em um tanque e uma tela do filtro. A água não tratada flui para o tanque através da entrada, onde impurezas maiores que a abertura da malha são interceptadas na superfície externa da tela do filtro. A água filtrada através da tela flui para a saída, atingindo assim o objetivo de purificar a qualidade da água e proteger o equipamento subsequente de mau funcionamento devido ao bloqueio por impurezas.
O elemento filtrante é feito de malha de arame de aço inoxidável e sua capacidade de filtragem é determinada pela contagem de malha. Quanto maior a contagem de malha, melhor sua capacidade de filtragem.
Filtro de tela tipo Y
Filtro de tela tipo T
Filtro de tela tipo H
Filtro de tela manivela manual

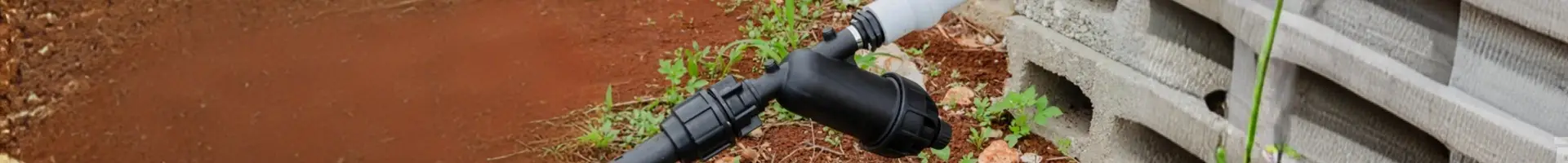

O filtro de tela tipo Y consiste principalmente de um elemento de filtro, carcaça e tampa superior. A caixa é feita de plástico resistente a alta pressão e o elemento filtrante é feito de malha de aço inoxidável. Sua entrada e saída geralmente estão localizadas no mesmo lado, formando uma forma de 'Y'. Este projeto é usado tipicamente para a descarga rápida do esgoto.
| Modelo | H (Mm) |
W (Mm) |
D (Mm) |
|---|---|---|---|
| YS-1 | 173 | 176 | 93 |
| YS-2 | 173 | 192 | 83 |
| YS-3 | 173 | 176 | 93 |
| YS-4 | 173 | 192 | 83 |
| YS-5 | 230 | 250 | 120 |
| YS-6 | 230 | 250 | 120 |
| YS-7 | 260 | 290 | 140 |
| YS-8 | 330 | 360 | 168 |
| YS-9 | 330 | 360 | 168 |
| Modelo | Conexão Diâmetro do tubo PSB/TNP |
Classificação do filtro (Malha) |
Caudal máximo (M3/H) |
Pressão máxima (Barra) |
Filtragem Área (Cm²) |
Peso (Quilogramas) |
|---|---|---|---|---|---|---|
| YS-1 | 3/4" | 80 / 120 | 5 | 8 | 160 | 0,30 |
| YS-2 | 3/4" | 120 | 5 | 8 | 190 | 0,25 |
| YS-3 | 1" | 80 / 120 | 6 | 8 | 160 | 0,30 |
| YS-4 | 1" | 120 | 6 | 8 | 190 | 0,25 |
| YS-5 | 1-1/4" | 80 / 120 | 10 | 8 | 265 | 0,71 |
| YS-6 | 1 1/2” | 80 / 120 | 14 | 8 | 265 | 0,72 |
| YS-7 | 2" | 80 / 120 | 25 | 8 | 485 | 0,98 |
| YS-8 | 2 1/2” | 120 | 30 | 8 | 565 | 2,03 |
| YS-9 | 3" | 120 | 35 | 8 | 565 | 2,10 |
O filtro de tela tipo T consiste principalmente de um elemento filtrante, uma carcaça e uma tampa superior. Sua entrada e saída geralmente estão localizadas no mesmo lado, formando uma forma de 'T'. Este design é adequado para uso em espaços limitados.
| Modelo | H (Mm) |
X (Mm) |
D (Mm) |
|---|---|---|---|
| TS-1 | 280 | 205 | 139 |
| TS-2 | 280 | 205 | 139 |
| TS-3 | 280 | 205 | 139 |
| TS-4 | 620 | 320 | 220 |
| TS-5 | 740 | 320 | 220 |
| TS-6 | 630 | 320 | 220 |
| TS-7 | 750 | 320 | 220 |
| TS-8 | 630 | 340 | 220 |
| TS-9 | 750 | 340 | 220 |
| Modelo | Conexão Diâmetro do tubo PSB/TNP |
Classificação do filtro (Malha) |
Caudal máximo (M3/H) |
Pressão máxima (Barra) |
Filtragem Área (Cm²) |
Peso (Quilogramas) |
|---|---|---|---|---|---|---|
| TS-1 | 1-1/4" | 80 / 120 | 10 | 8 | 265 | 0,81 |
| TS-2 | 1 1/2” | 80 / 120 | 14 | 8 | 265 | 0,83 |
| TS-3 | 2" | 80 / 120 | 20 | 8 | 265 | 0,85 |
| TS-4 | 2" | 40 / 80 / 120 / 150 / 200 / 300 | 30 | 10 | 1200 | 4,8 |
| TS-5 | 2" | 40 / 80 / 120 / 150 / 200 / 300 | 30 | 10 | 1700 | 5,3 |
| TS-6 | 2 1/2” | 40 / 80 / 120 / 150 / 200 / 300 | 40 | 10 | 1200 | 4.9 |
| TS-7 | 2 1/2” | 40 / 80 / 120 / 150 / 200 / 300 | 40 | 10 | 1700 | 5.5 |
| TS-8 | 3" | 40 / 80 / 120 / 150 / 200 / 300 | 50 | 10 | 1200 | 5.1 |
| TS-9 | 3" | 40 / 80 / 120 / 150 / 200 / 300 | 50 | 10 | 1700 | 5,8 |
A estrutura principal do filtro de tela tipo H é em forma de H, composta principalmente por 2 elementos filtrantes de aço inoxidável e um invólucro de plástico. Sua entrada e saída geralmente estão localizadas em ambos os lados, formando uma forma 'H'. Este design facilita a observação e a limpeza do filtro.
| Modelo | H (Mm) |
W (Mm) |
D (Mm) |
|---|---|---|---|
| HS-1 | 940 | 335 | 220 |
| HS-2 | 1200 | 335 | 220 |
| HS-3 | 960 | 340 | 220 |
| HS-4 | 1220 | 340 | 220 |
| Modelo | Conexão Diâmetro do tubo (BSP/TNP/GRV) |
Classificação do filtro (Malha) |
Caudal máximo (M3/H) |
Pressão máxima (Barra) |
Filtragem Área (Cm²) |
Peso (Quilogramas) |
|---|---|---|---|---|---|---|
| HS-1 | 3" | 80 / 120 | 50 | 10 | 1630 | 7,8 |
| HS-2 | 3" | 80 / 120 | 60 | 10 | 2174 | 9,2 |
| HS-3 | 4" | 80 / 120 | 70 | 10 | 1630 | 8.2 |
| HS-4 | 4" | 80 / 120 | 100 | 10 | 2174 | 9,6 |
O filtro de tela manual é um filtro de limpeza semiautomático. Ele usa um dispositivo de manivela manual para remover sujeira, impurezas e outras partículas da tela do filtro com uma escova interna e, em seguida, descarrega-as através de uma válvula de drenagem, eliminando o incômodo da desmontagem freqüente. A principal característica deste filtro é que o processo de limpeza pode ser realizado on-line sem interromper o processo de filtração, tornando-o adequado para várias aplicações de filtração líquida.
| Modelo | H1 (Mm) |
H2 (Mm) |
W (Mm) |
X1 (Mm) |
X2 (Mm) |
D (Mm) |
|---|---|---|---|---|---|---|
| SS-1 | 960 | 905 | 345 | 335 | 280 | 220 |
| SS-2 | 1085 | 1030 | 360 | 355 | 300 | 220 |
| SS-3 | 975 | 920 | 345 | 335 | 280 | 220 |
| SS-4 | 1100 | 1045 | 360 | 355 | 300 | 220 |
| Modelo | Conexão Diâmetro do tubo (BSP/TNP/GRV) |
Classificação do filtro (Malha) |
Caudal máximo (M3/H) |
Pressão máxima (Barra) |
Filtragem Área (Cm²) |
Peso (Quilogramas) |
|---|---|---|---|---|---|---|
| SS-1 | 2" | 120 | 30 | 10 | 890 | 8,3 |
| SS-2 | 2" | 120 | 30 | 10 | 1190 | 10,1 |
| SS-3 | 3" | 120 | 50 | 10 | 890 | 8,5 |
| SS-4 | 3" | 120 | 50 | 10 | 1190 | 10,45 |
